产品描述:
型号:VCS1U-4830A ;品牌:艾诺斯华达 ;加工定制:是 ;输出电流:30 A;输入电压:220 V;输出电压:-48 V;输出功率:1600 W;负载调整率:1% ;显示位数:4 ;显示精度:1% ;频率范围:50 HZ;产品认证:泰尔
资料下载: 点击下载
产品特征:
  详细介绍:

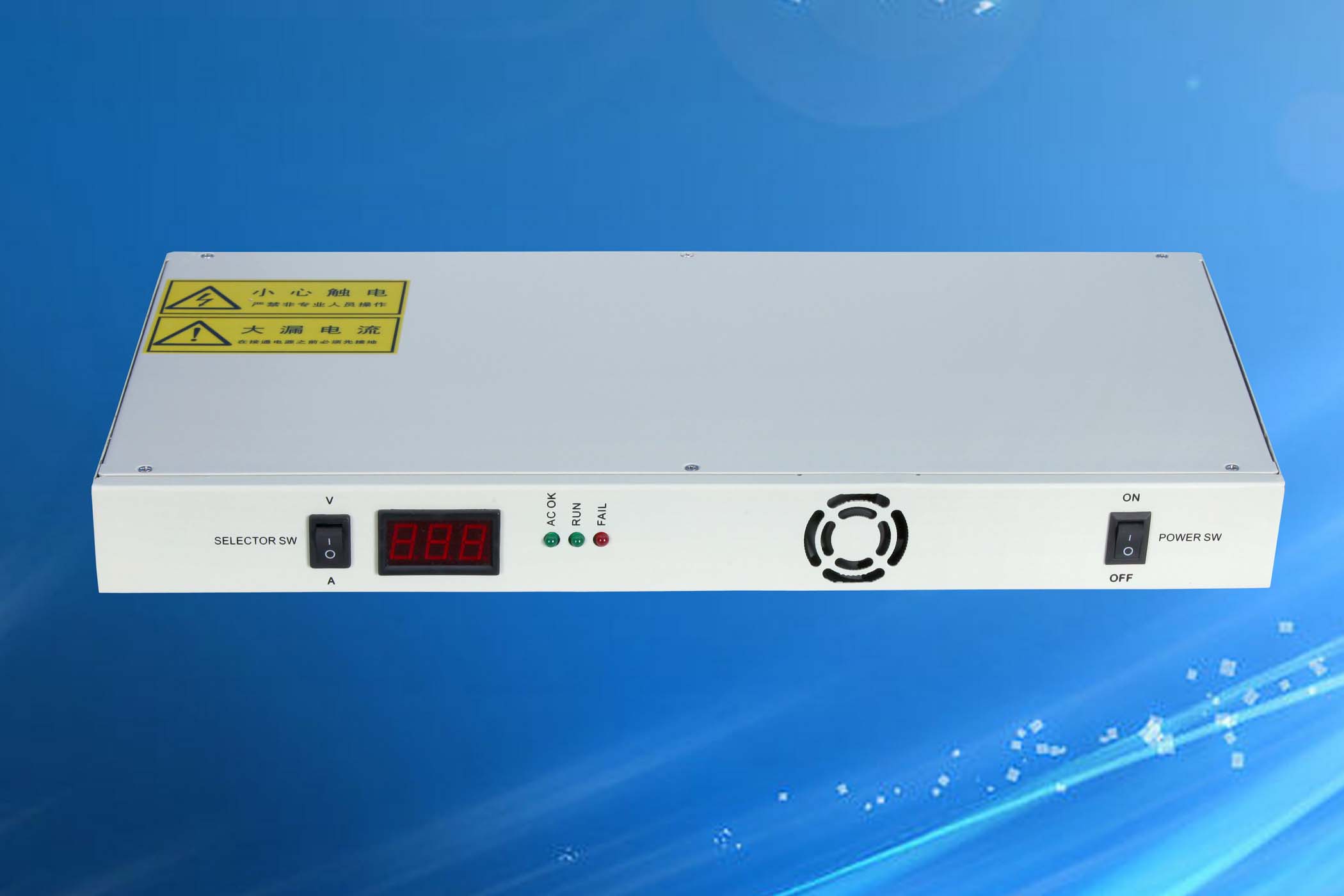

VCS1U-4810A一体化电源采用最新电路设计,结构紧凑、性能可靠。整机稳压精度高,输出效率高。输入电压范围宽。输入具有过欠压保护,输出具有过流保护、过压保护、短路保护,整机具有远程控制告警功能,采用风机强制冷却散热。

  VCS1U-4810A一体化电源是可以直接贴装在印刷电路板上的电源供应器,其特点是可为专用集成电路(ASIC)、数字信号处理器 (DSP)、微处理器、存储器、现场可编程门阵列 (FPGA) 及其他数字或模拟负载提供供电。

VCS1U-4810A一体化电源保护电路:

开关电源在设计中必须具有过流、过热、短路等保护功能,故在设计时应首选保护功能齐备的开关电源模块,并且其保护电路的技术参数应与用电设备的工作特性相匹配,以避免损坏用电设备或开关电源。

一、输入特性

项目

单位

最小值

典型值

最大值

测试条件

输入电压范围

Vac

170

220

290

输入电压频率范围

Hz

47

63

输入冲击电流

A

30

输入220Vac25冷启动

一体化电源
二、输出电气特性
1、基本输出特性

输出电压

输出电压范围

输出电流范围

稳压精度

负载调整率

源调整率

纹波

-53.5Vdc

-53.0-54.0V

0.1A10.0A

±1

±0.6

±0.5

200V

BAT

-43.0-55.0V

0A3A

-

-

-

-

2、其它输出特性

项目

单位

最小值

典型值

最大值

测试条件

输出功率

W

-

500~1600

1600

输出效率

88

92

满载

温度系数

/

±0.02

输出噪音

mVpp

2

输入220Vac,满载,300-3400HZ

宽频输出噪音

mV

50

输入220Vac,满载,3400Hz-150KHz

宽频输出噪音

mV

20

输入220Vac,满载,150KHz-30MHz

动态响应过冲

%Vo

±3

输入220Vac50%-100%满载

输出上升时间

Sec

5

输入220Vac,满载,AC上电到稳定DC输出

开关机过冲

%Vo

±5

输入170-285Vac

四、保护功能

项目

单位

/

最小值

典型值

最大值

恢复特性

输入过压保护

V

300

310

325

DC输出关断

输入欠压保护

V

150

160

170

DC输出关断

BAT欠压保护

V

-42.5

-43

-43.5

-54V输出过压保护

V

-60

62

-64

输入220Vac

-54V输出限流保护

A

10.5

11

11.5

输入220Vac/-54V输出

短路保护

A

10

输入155-275Vac

技术参数:
