产品描述:
  型号:LID-1U4810AH/4830/AC850 ;品牌:艾诺斯华达 ;加工定制:是 ;输出电流:30 A;输入电压:AC220 V;输出电压:-48DC/220VAC V;输出功率:1500 W(DC输出)/850W(AC输出);负载调整率:1% ;显示位数:4 ;显示精度:1% ;频率范围:50 HZ;产品认证:泰尔
资料下载: 点击下载
产品特征:


一、产品概述:

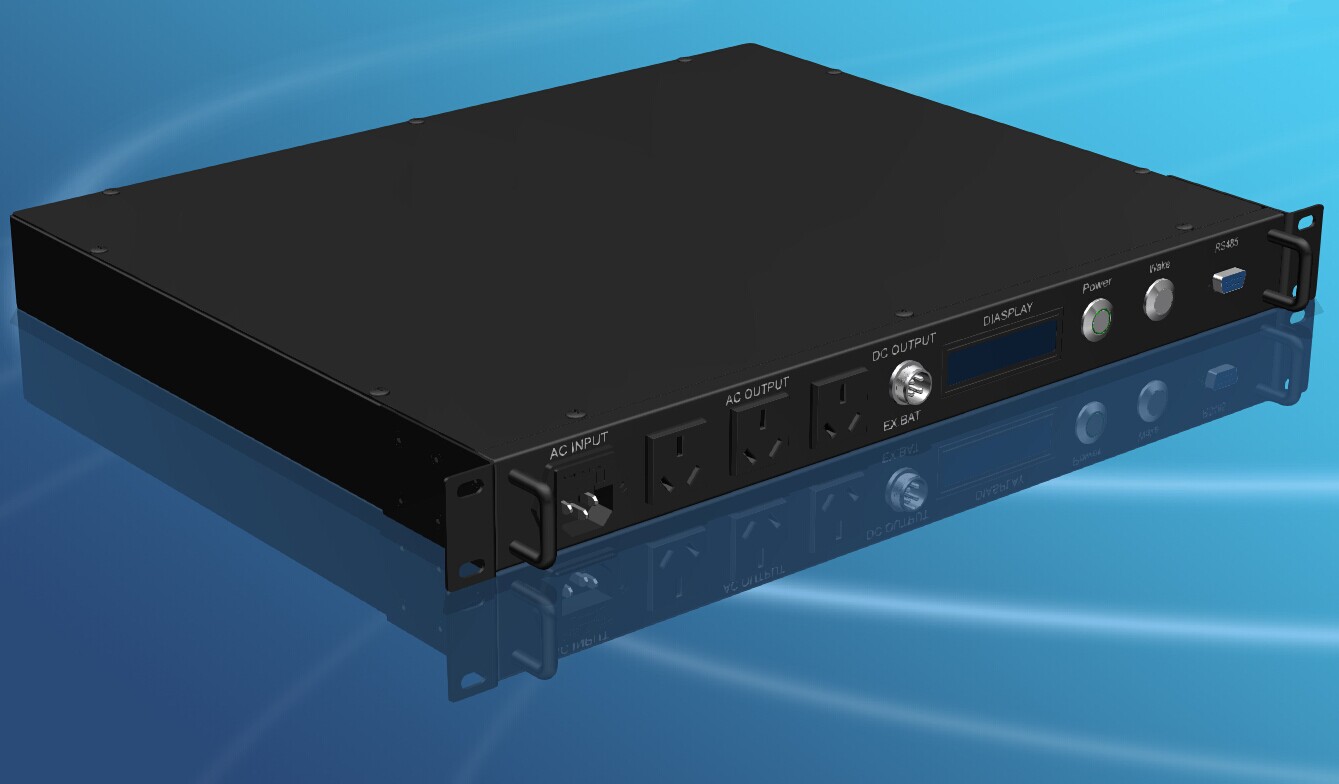

1U交直流一体化锂电通信UPS电源是一款基于微控制器全数字化处理的高性能不间断供电的高端小型通信基站电源,采用高效转换拓扑结构、智能充电控制、全自动电池维护、市电状态实时采样等先进设计方案。

产品适配于小型通信基站的19寸标准机柜,适用于对环保、安全要求严格的区域,诸如:小区、酒店、商场等。

产品内置大容量磷酸铁锂电池组、逆变转换控制主板、充电转换器、电池管理、UPS无缝切换、LCD或LED灯显示、RS485通信全功能模块,具有体积小,寿命长、性能稳定可靠、绿色环保、免维护等特点,是一款专为“4G”、“光纤到户”通信基站设计的备用电源产品。

二、产品特点:



²  交直流一体化设计:交流功率850VA,直流输出48V/10A

²   1U标准机箱设计:适应19英寸机柜;

²  内置磷酸铁锂电池:电池容量48V/10AH并可通过面板直流接口外接电池组扩容,最大支持48V/20AH电池组;

²  智能旁路优先功能:产品关机或电池故障时,直接旁路交流输出;

²  智能无缝切换功能:市电逆变双向同步同相零切换时间;

²  智能充电功能:产品自动检测电路状态并自动启动充电;

²  电池过充、过放、高低压、过温度、过载、输出短路全功能保护;

²  LCD显示:电压、电流、功率、使用时间、故障等工作状态;

²  RS485通信接口,支持上位机监控及控制;

²  符合工业级-40~+85工作环境要求;







三、规格参数:



1.  直流端特性



产品名称:1U交直流一体锂电通信UPS

规格:48VDC/220VAC

型号:



LID1U4810AH/4830/AC500

LID1U4810AH/4830/AC700

LID1U4810AH/4830/AC850

直流端特性

序号

项目

500VA

700VA

850VA

1

工作电压范围

38-60VDC

2

低电压保护

40VDC±1.0VDC

3

高电压保护

56.5VDC±1.0VDC

4

无负载工作电流

0.15A(逆变模式)

0.08A(市电模式)

5

输入反接保护

有(自动识别)

6

内电池类型

磷酸铁锂电池组

7

电池规格

48V/10AH

48V/10AH

48V/12AH

8

直流输出接口

/48V-10A

9

外接电池组扩容

支持

10

扩容电池容量

48V/10AH

48V/20AH

2.  交流端特性



序号

项目

500VA

700VA

850VA

1

输入电压范围

160-270VAC

2

输入频率范围

50Hz±3Hz

3

连续输出功率

1500VA(市电模式)

500VA

700VA

850VA

4

输出电压范围

220VAC±10VAC(逆变模式)

市电模式与市电相同

5

过载能力

120%/1分钟

150%/15

6

峰值起动能力

300%

7

输出短路保护

8

波形失真度

2%(线性负载)

9

转换效率

92%(逆变模式)

97%(市电模式)

3.充电端特性



序号

项目

500VA

700VA

850VA

1

输入电压范围

175VAC-270VAC

2

输入频率范围

47Hz--63Hz

3

输入最大功率

210W

280W

4

输出电压范围

36VDC60VDC

5

最大充电电流

3.5A

4.5A

6

扩容电池组充电

支持(自动识别控制)

7

最高充电电压

56.2±0.8VDC

8

充电控制方式

智能多段式

9

转换效率

88%

其他特性

1

工作指示

LCD显示屏+LED

2

市电逆变切换

自动/4ms

3

通信接口

RS485

4

安全

设计符合IEC62040







技术参数:
