产品描述:

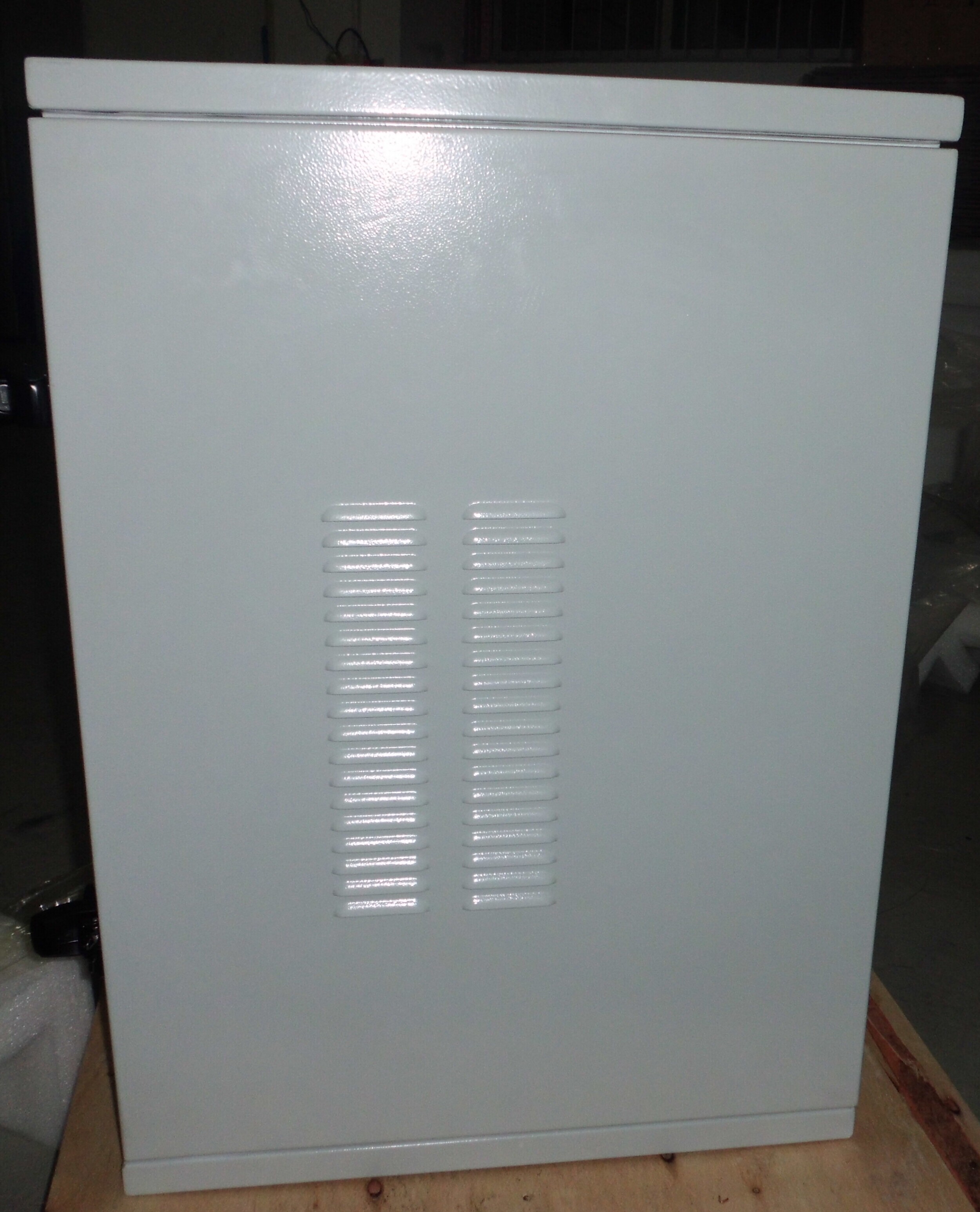

      型号:VWPS4890C;产品名称:(室外)挂墙通信电源系统;品牌:艾诺斯华达 ;加工定制:是 ;输出电流:90 A;输入电压:AC220 V;输出电压:-48VDC;输出功率:5200 W(DC输出);负载调整率:1% ;显示位数:4 ;显示精度:1% ;频率范围:50 HZ;产品认证:泰尔
资料下载: 点击下载
产品特征:


1.1 通信电源系统配置

电源系统由机柜配电、整流模块(最少配1个)、监控模块1个组成,具体选配模块可参考下表:

可选配置

整流模块

模块最大可选数量

配电

监控模块

备注

配置

90A

3

交流配电:単相输入,C/1+1防雷;

直流配电:

电池开关100A/1P*2

载开关:20A*2, 16A*2, 10A*4

BAT LVD63A*1



Monitor

具体指标参见模块规格书



1.2 通信电源系统工作原理



1)  防雷保护系统电源免受雷电或高压/浪涌破坏;

2)  交流配电提供单相交流输入,及实现相关保护

3)  交流电由交流空开配电到整流器

4)  整流器并行工作把交流电变为直流电通过铜排连接至直流配电,给直流用电设备和给电池充电。根据用户的需求1-4个模块可以自由选配。

5)  DC配电将输出电能给设备及对电池充电,提供负载与电池的下电工作。提供两路电池接口多路负载接口(负载接口可以按用户的要求随意配置)。

6)  当市电掉电时,电池给用电设备供电,当蓄电池电压降低到LVD下电设定值(LVD的脱离值为43.2V,恢复值为50V),负载将被断开。在电池电压下降到下电设定值时,在断开负载之前,控制器会发出蜂鸣声告警,并向上位机或远程控制中心发送告警信息,再断开电池以防止电池过放电.

7)  控制器监控所有实时数据,并储存最近1000多个告警信息.控制器会检测监控输出电压,电流,自动累计工作时间,检测交流电压、电流,检测交流各空开的状态,防雷模块的状态,直流配电各空开,熔丝状态以及各环境监控量的参数等.

8)  控制器可最多控制16个模块。电源系统由控制器控制工作,开始工作在初始缺省参数状态或者设定参数状态。用户参数可以通过控制器键盘或者后台PC来设定。系统的运行参数和状态既可以显示在控制器的LCD上,也可以显示在后台PC。系统可以通过串口连接实现远程监控,也可以通过TCP/IP网络组成集中监控。本系统也可以方便的同其他的环境动力控制系统设备商组网工作。

9)  控制器记录电池充放电的电压,电流,时间。可以根据电池充放电的曲线判断电池的好坏。

10) 用户在现场能通过液晶显示和键区实地监控和更改设置/状态

11) 后台监控控制失效时, 液晶显示的控制功能将被作为备用控制器工作。

12) 控制器发送数据至上位机或远程监控中心。

13) 用户可以通过电源监控软件来远程或本地更改系统设置或状态.(远程情况下最多允许255个基站,可扩展到65535个基站。)

14) 输出的防雷功能实现完美的抗浪涌设计。



1.3 通信电源系统性能指标

输入

参数

最小

典型

最大

单位

注释

额定工作电压范围



110/220



Vac



输入电压范围

90

220

290

Vac

三相五线输入相对相380V/相对零线220VAC

输入频率

43

50

67

Hz



电池输入

43.2

53.5

58

Vdc

蓄电池组的正、负极与整流模块的直流输出并联(极性一致)



输出

参数

最小

典型

最大

单位

注释

输出电压范围

42

53.5

58

Vdc



输出电流范围

(最大电流)

0



90

A

输入170285VAC,当输入电压低于170Vac时,按降额方式输出

稳压精度





±1

%



负载调整率





±1

%



源调整率





±1

%



均流度





±5

%



电池输出

63A*1

100A*1

125A*1

A



纹波(-峰值)





200

mv

带宽为20MHz测量。

输出效率

91

93



%

220Vac 输入



保护

参数

最小

典型

最大

单位

注释

输入过压保护

300





Vac

可自恢复

输入过压保护恢复

290





Vac



输入欠压保护





85

Vac

可自恢复

输入欠压保护恢复





90

Vac



输出过压保护

58.5

59

60.5

Vdc

锁死

输出短路保护









不带电池情况下可长期短路,可自恢复



1.4 工作环境要求

工作温度:-30 ~ 55

储存温度:-40 ~ 70

环境湿度:0 ~ 80% ( 40±2 )

大气压力:70 ~ 106KPA

工作电压:40 ~ 60VDC

2. 系统指标



绝缘等级

参数

最小

典型

最大

单位

注释

输入-输出



3000



Vac



输入-机壳



3000



Vac



输出-机壳



1000



Vac



绝缘电阻

在正常大气压下,相对湿度为90%,试验电压为直流500V时,电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ



工作环境

参数

最小

典型

最大

单位

注释

工作温度

-20



55

°C

55°C时,电源需降功率输出

储存温度

-40



80

°C



湿度

10



90

%

相对湿度, 不凝固.

大气压力

70



106

KPa



海拔高度

0



3000

m



冷却方式

整流模块自带风机强制冷却



机械特性

整机尺寸

554mm×652mm×298.3mm

整机重量

60Kg(带模块)

         40Kg(带模块,机柜+配电不带电池)

技术参数:
