产品描述:
产品特性:直流转直流,DC-DC,直流变压器,直流变换电源
产品简介:VCS7U-380S24400;品牌:艾诺斯华达 ;加工定制:是 ;输入电压:380 VDC;输出电压:24 V;输出电流:400A;输出功率:9600 W;
资料下载: 点击下载
产品特征:


特征

u  直流变换模块采用有源功率因数补偿技术,功率因数值达0.99

u  直流输入电压正常工作范围宽至323437V

u  整流模块采用全桥软开关技术,效率最高可达92%以上。

u  完善的电池管理。有负载下电和电池低电压保护(LVLD+LVBD)及二次下电功能,能实现温度补偿、自动均浮充控制、自动调压、电池容量计算、在线电池测试等功能。

u  整流模块采用无损伤热插拔技术,即插即用,更换时间小于1min

u  网络化设计,提供多种通信接口(如:RS485、干接点),组网灵活,可实限本地和远程监控,无人值守。

u  完善的交、直流侧防雷设计,适应多雷暴地区。

u  完备的故障保护、故障告警功能。

u  全正面的操作和维护,可以靠墙安装,有效节约空间。

u  超低辐射。采用先进的电磁兼容设计,整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》(中华人民共和国通信行业标准YD/T983)中对传导和辐射干扰的要求。

u  安全可靠。系统设计全面符合安全标准EN60950GB4943

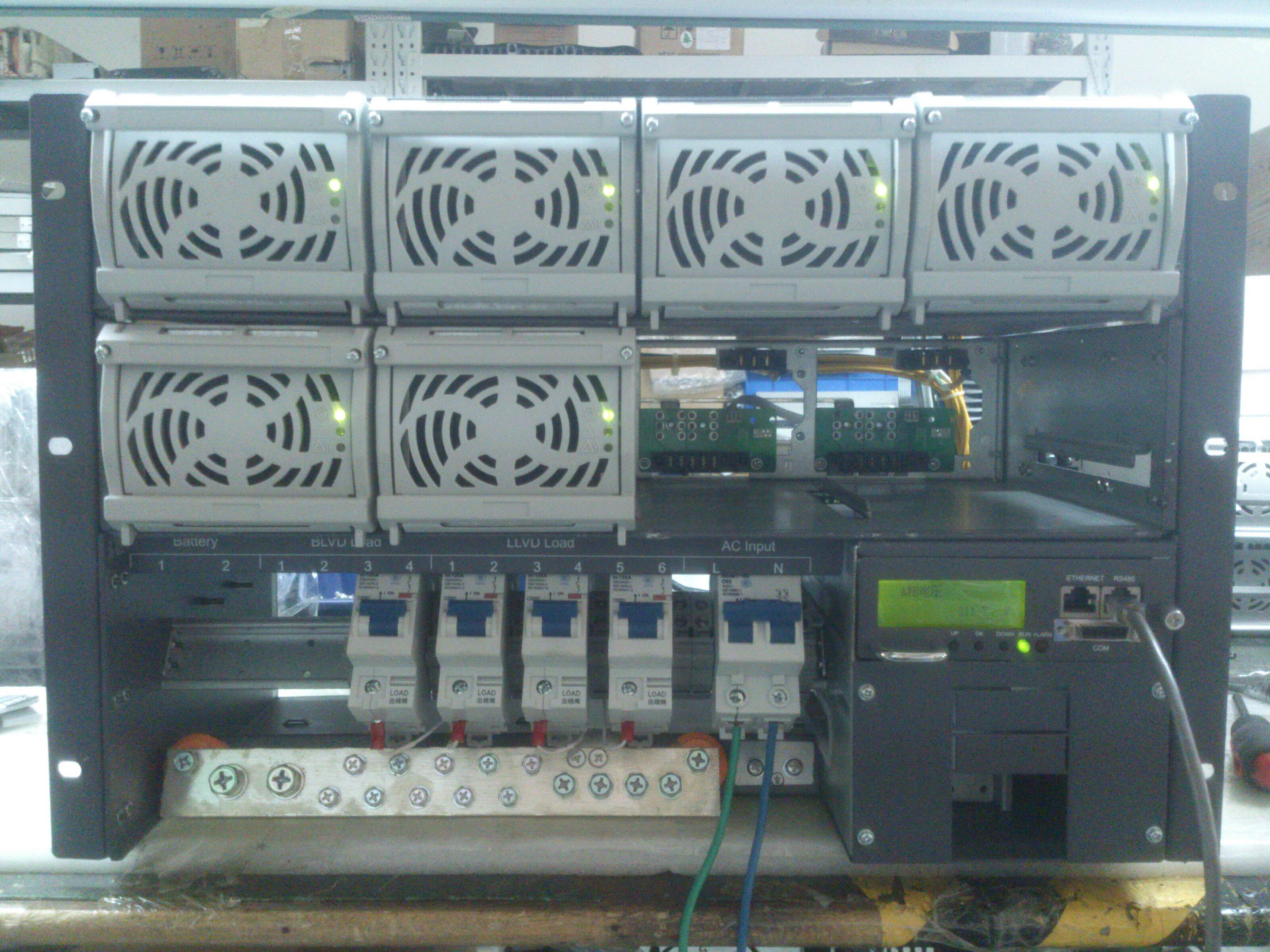

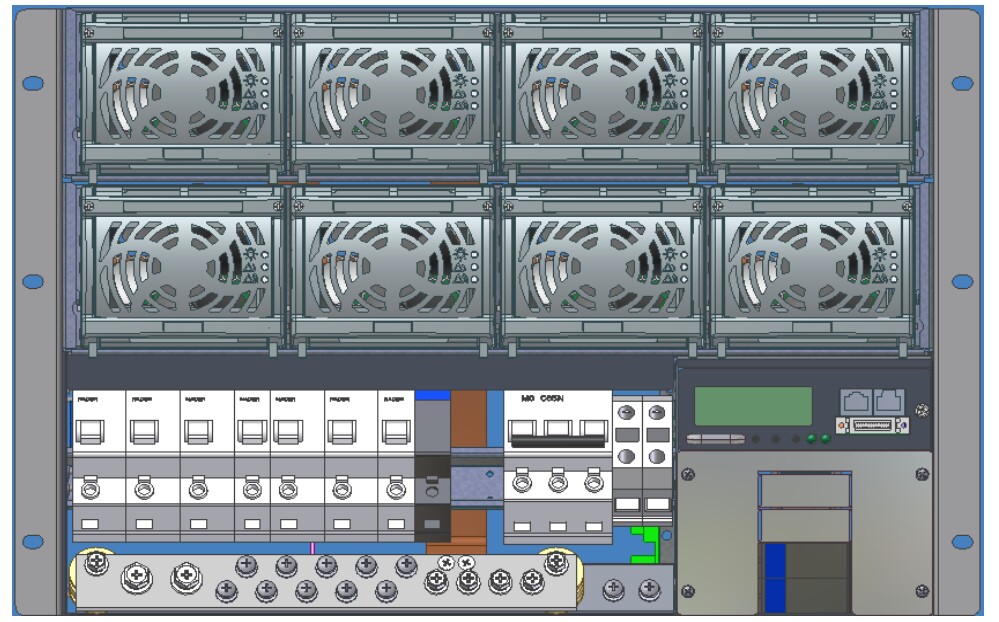

1.1 电源系统配置

电源系统由机柜配电、直流转换模块(最少配1个)、监控模块1个组成,具体选配模块可参考下表:

可选配置

直流转换模块

模块最大可选数量

配电

监控模块

备注

配置

75A

1-8

直流配电:直流输入,C/1+1防雷;

电池输入: 100A*2(空开);

负载输出(一次下电):63AX432AX2

负载输出(二次下电):32AX216AX210AX1

Monitor

具体指标参见模块规格书



1.2 电源系统工作原理

1)  单极防雷保护系统电源免受雷电或高压/浪涌破坏;

2)  直流配电直流直流输入,及实现相关保护

3)  直流电压均衡地分配到相应的整流器

4)  直流转换器并行工作把直流电变为直流电通过铜排连接至直流配电,给直流用电设备和给电池充电。根据用户的需求1-8个模块可以自由选配。

5)  DC配电将输出电能给设备及对电池充电,提供负载与电池的下电工作。提供两路电池接口多路负载接口(负载接口可以按用户的要求随意配置)。

6)  当市电掉电时,电池给用电设备供电,当蓄电池电压降低到LVD下电设定脱离值时,(LVD的脱离值为21.6V,恢复值为25V),LVD脱离负载将被断开,控制器会发出蜂鸣声告警,并向上位机或远程控制中心发送告警信息,断开电池以防止电池过放电.

7)  控制器监控所有实时数据,并储存最近1000多个告警信息.控制器会检测监控输出电压,电流,自动累计工作时间,检测直流电压、电流,检测直流各空开的状态,防雷模块的状态,直流配电各空开,熔丝状态以及各环境监控量的参数等.

8)  控制器可最多控制32个模块。电源系统由控制器控制工作,开始工作在初始缺省参数状态或者设定参数状态。用户参数可以通过控制器键盘或者后台PC来设定。系统的运行参数和状态既可以显示在控制器的LCD上,也可以显示在后台PC。系统可以通过串口连接实现远程监控,也可以通过TCP/IP网络组成集中监控。本系统也可以方便的同其他的环境动力控制系统设备商组网工作。

9)  控制器记录电池充放电的电压,电流,时间。可以根据电池充放电的曲线判断电池的好坏。

10) 用户在现场能通过液晶显示和键区实地监控和更改设置/状态

11) 后台监控控制失效时, 液晶显示的控制功能将被作为备用控制器工作。

12) 控制器发送数据至上位机或远程监控中心。

13) 用户可以通过电源监控软件来远程或本地更改系统设置或状态.(远程情况下最多允许255个基站,可扩展到65535个基站。)

14) 输出的防雷功能实现完美的抗浪涌设计。



1.3 电源系统性能指标

输入

参数

最小

典型

最大

单位

注释

额定工作电压范围



380



VDC



输入电压范围

323

380

437

VDC



输入频率







Hz



电池输入

21.6

26.8

29

Vdc

蓄电池组的正、负极与直流转换模块的直流输出并联(极性一致)



输出

参数

最小

典型

最大

单位

注释

输出电压范围

21

26.8

29

Vdc



输出电流范围

(最大电流)

0



420

A



稳压精度





±1

%



负载调整率





±1

%



源调整率





±1

%



均流度





±5

%



电池输出

63A*2

100A*2

125A*2

A



纹波(-峰值)





200

mv

带宽为20MHz测量。

输出效率

91

93



%

220VDC 输入



保护

参数

最小

典型

最大

单位

注释

输入过压保护

438





VDC

可自恢复

输入过压保护恢复

323





VDC



输入欠压保护





320

VDC

可自恢复

输入欠压保护恢复





323

VDC



输出过压保护

29.2

30

30.5

Vdc

锁死

输出短路保护









不带电池情况下可长期短路,可自恢复



1.4 工作环境要求

工作温度:-30 ~ 55

储存温度:-40 ~ 70

环境湿度:0 ~ 80% ( 40±2 )

大气压力:70 ~ 106KPA

工作电压:40 ~ 60VDC

2. 直流变换器系统指标

绝缘等级

参数

最小

典型

最大

单位

注释

输入-输出



3000



VDC



输入-机壳



3000



VDC



输出-机壳



1000



VDC



绝缘电阻

在正常大气压下,相对湿度为90%,试验电压为直流500V时,电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ



工作环境

参数

最小

典型

最大

单位

注释

工作温度

-20



55

°C

55°C时,电源需降功率输出

储存温度

-40



80

°C



湿度

10



90

%

相对湿度, 不凝固.

大气压力

70



106

KPa



海拔高度

0



3000

m



冷却方式

直流转换模块自带风机强制冷却



机械特性

整机尺寸

482.6mm×315mm×311mm

整机重量

≤21Kg(带模块)

        12Kg(不带模块,机柜+配电)



技术参数:
