产品描述:

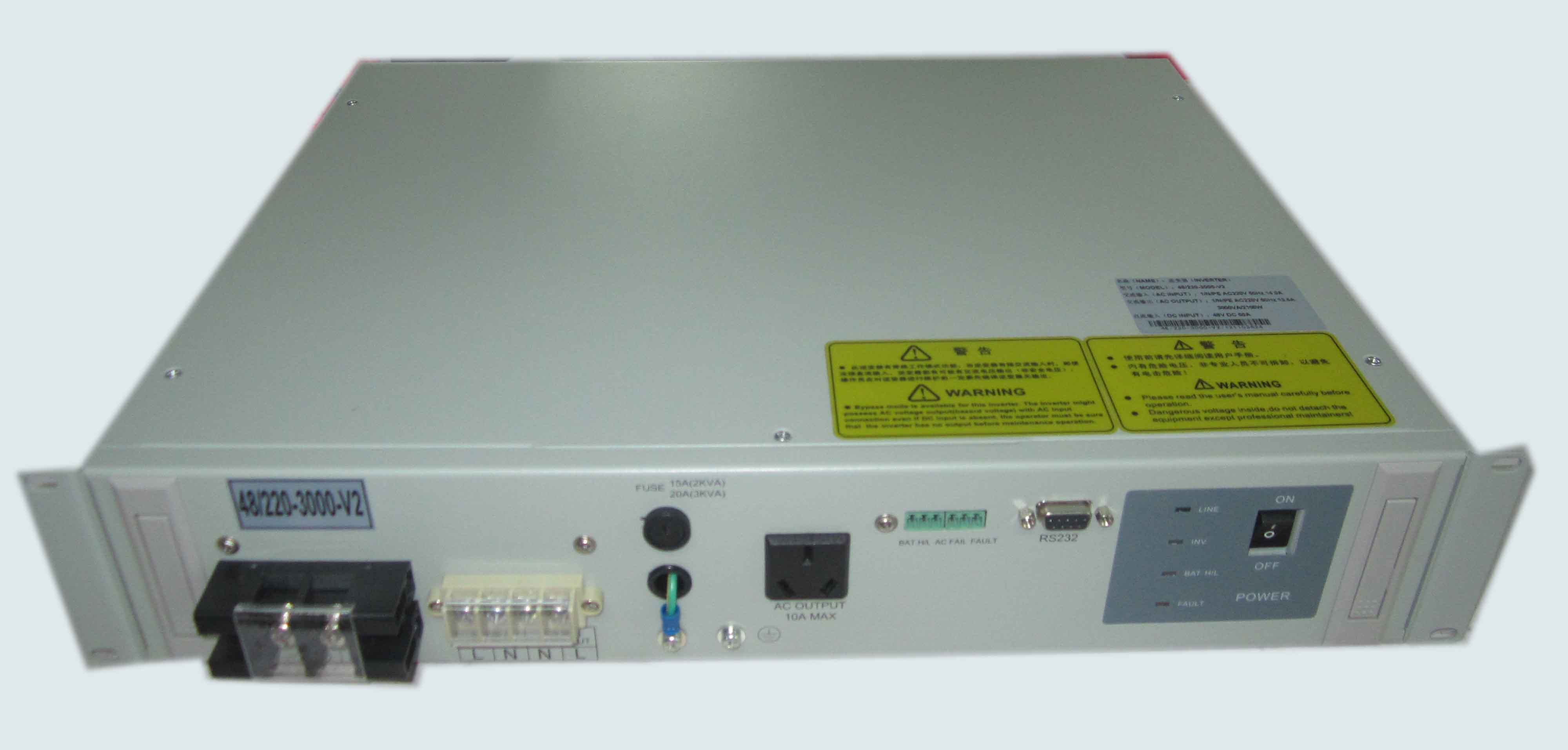

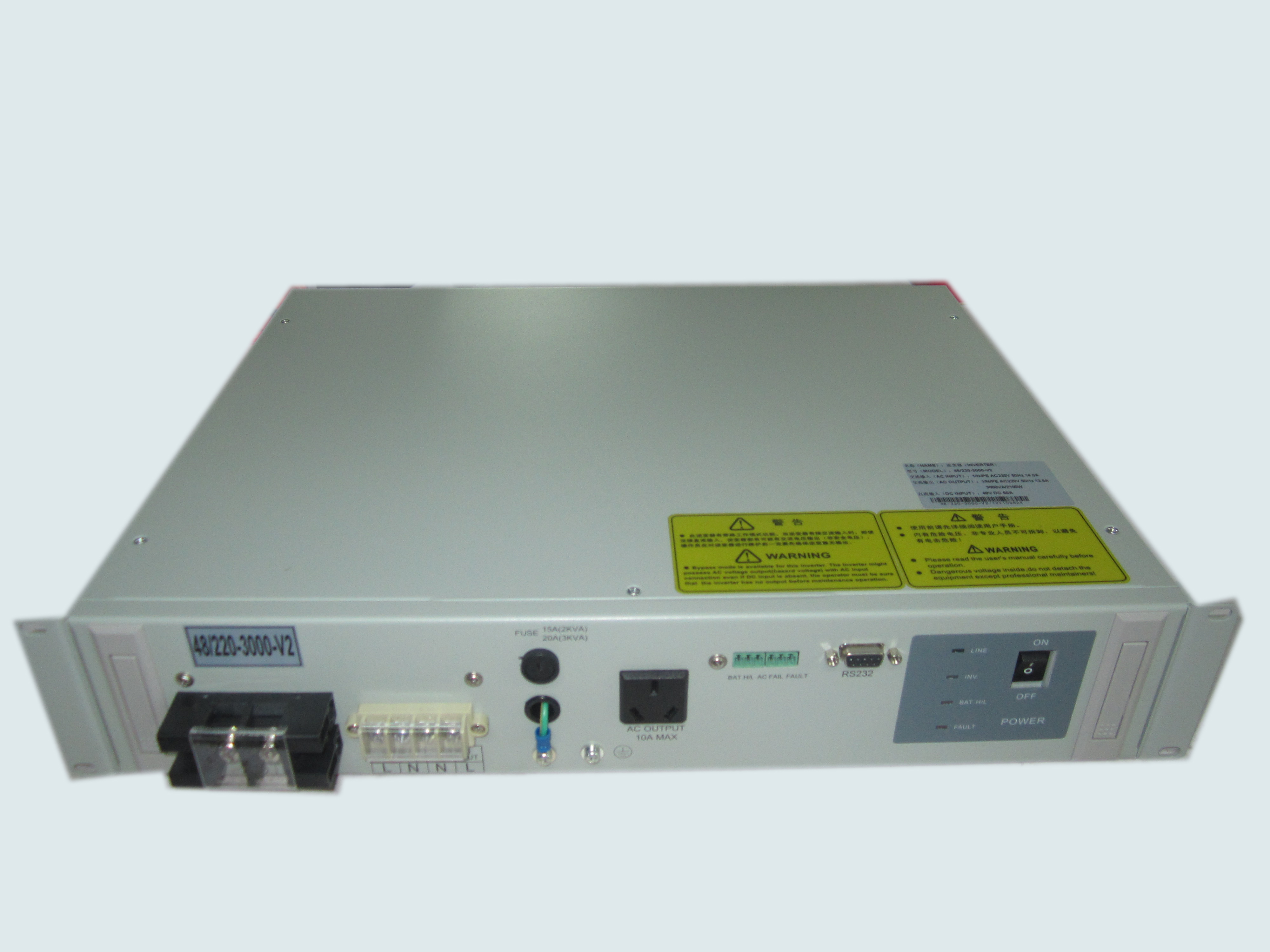

产品名称:48V通信逆变电源,品牌:艾诺斯华达 ;型号:48-220-V2 ;加工定制:是 ;类型:通信逆变器 ;电路拓扑结构:全桥式 ;输出电压波形:正弦波 ;输入电压范围:48 V;输出电压:220 V;输出功率:1-3KVA;逆变效率:80 %;电压调整率:1 %;负载调整率:5 %
资料下载: 点击下载
产品特征:


1-1  48V通信逆变器48-220-V2 系列(23KVA)主要技术指标

型号技术特性和参数



48-220-2000-V2

48-220-3000-V2

额定输出容量



2000VA/1400W

 3000VA/2100W

交流输入

额定电压



220V

ECO 电压范围



 230±15%V

频率范围



 4555Hz

直流输入

额定电压



48VDC

额定电流



33A

50A

正常工作直流电压范围



4458)±1VDC

开机输入最大冲击电流



 < 额定电流的150%

正常开机电压范围



4458)±1VDC

直流输入低压告警点



 44.0±2VDC

直流输入高压告警点



 58±1VDC

直流输入低压保护点



 41±1VDC

直流输入过压保护点



 60±1VDC

反灌宽频杂音电流相对值



<10%

交流输出

输出电压



220Vac±2%( 逆变输出)(ECO 模式输出时候与市电相同)

输出频率



 50Hz±1%

动态电压瞬变



<10%

动态瞬变恢复时间



< 60ms

波形



正弦波THD <3% (线性负载)

空调带载特性



允许带载1 1.5P 或一台1P 空调+100W 负载

过载能力



105~125%持续不小于60S126~200% 负载持续不小于1S

输出电流峰值系数



不小于3

逆变转旁路转换时间



< 8ms

ECO 转逆变器延时启动时间



10S

输出方式



输出接线排

优先输出



该机型默认逆变优先输出,ECO 模式可设置



型号技术特性和参数

48-220-2000-V2

48-220-3000-V2

面板显示方式

 LED 指示灯(指示工作状态)

通讯接口

DB9 通信接口1 个,干接点信号三个(市电停电、直流欠/过压、故障)

报警功能

直流输入异常、过载、逆变器故障

保护功能

直流输入过压、欠压保护、过载保护、过温保护、短路保护、输出过压、低压保护

传导

满足YD/T983-1998 A 级标准

辐射

满足YD/T983-1998 A 级标准

抗扰性

满足YD/T983-1998 A 级标准

绝缘电阻

 > 2MΩ(500VDC

绝缘强度

 2800VDC (输入、输出对地),1 分钟无飞弧

冷却方式

风冷

音频噪声

 <55dB1

工作环境

工作温度

20~ +40

相对湿度

 0~95% ,无冷凝

海拔高度

海拔高度≤1500m ,满足GB3859.2-93 降额要求

存储环境

储存温度

 -40~+65

相对湿度

 0%~95% ,无冷凝

尺寸(mm)(宽×深×高)

标准19英寸机架嵌入式:482×350×88

单机重量(kg

9.5
