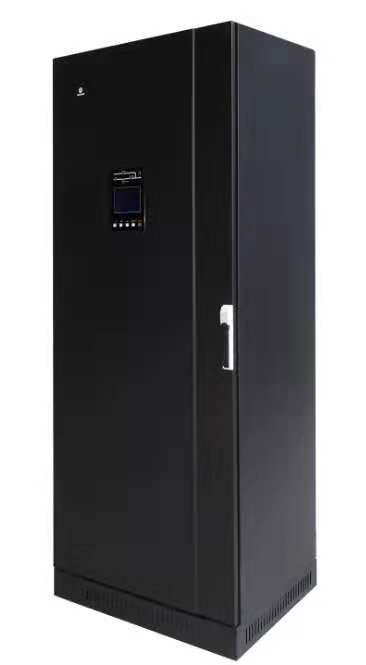

LF31系列(06~40KVA) UPS是正弦波在线式高性能不间断电源。其主要特点如下：
C 真正在线式双变换结构设计
输出具有变压器隔离，带载的启动能力强。
C 超强的电源输入适应性
输入电压范围宽至285～475VAC。
C 丰富的液晶显示功能
轻触面板即可将UPS的输入电压、旁路电压，输出电压、负载情况、电池电压等情况清晰显示在面板上，随时轻松获取UPS的工作状态，另外还带3640条历史记录，中英文可选，时间显示。
C 精确的市电同步系统
输出与电网实现精确零相位同步，满足许多设备对供电与电网同步的高要求，有利于用户提高系统性能，同时也提高旁路工作的可靠性。
C 完善的保护措施
设计了输出过压、过流、电池欠压、快速限流和短路保护等功能，避免由于人为操作失误等带来的故障，确保设备在各种条件下的可靠工作。
C 智能型RS232和RS485通讯功能（二选一）
RS232或RS485数据接口和干接点信号，支持电源监控软件，可直接在计算机屏幕上监控电网及UPS状况。另外，还支持SNMP网络适配器，可使UPS直接成为网上新成员，实现网络管理，提高系统的可靠性。
C 市电输入高低压保护控制功能
市电电压高压或者低压时，UPS不间断切换电池逆变模式，机器内部会有控制信号使机器关断市电输入，以保护UPS并且发出声光报警信号提醒用户。从而保护UPS整个系统的稳定性，避免由于此时UPS系统出现问题掉电造成用户设备供电中断。此时若负载超过满载时，机器会发出告警信号，避免由于此时市电掉电造成的设备供电中断。
LF31系列(06～40KVA) UPS的主要技术指标
|
指标 型号
|
LF3106T (S)IL
|
LF3110T (S)IL
|
LF3112T (S) IL
|
LF3115T (S) IL
|
LF3120T (S) IL
|
LF3130TIL
|
LF3140TIL
|
|
|
|
|
输出功率
|
6KVA/4.8KW
|
10KVA/8KW
|
12KVA/9.6KW
|
15KVA/12KW
|
20KVA/16KW
|
30KVA/24KW
|
40KVA/32KW
|
|
|
输入特性
|
市电电压范围 (Vac)
|
380±25%
|
|
|
旁路电压范围 (Vac)
|
220±15%
|
|
|
市电频率范围 (Hz)
|
40~72HZ 【40~45/40~55(HZ)降额使用，大于55/65(HZ)降额使用】
|
|
|
旁路频率范围 (Hz)
|
47~53/57~63(HZ)
|
|
|
相数
|
三相五线制（A,B,C + N + Ground）
|
|
|
旁路锁相功能
|
对发电机频率在47~53Hz内锁相
|
|
|
电池电压(VDC)
|
192Vdc/DC220V
|
/
|
|
|
384Vdc
|
|
|
输出特性
|
电压范围(Vac)
|
220±1%，隔离变压器输出
|
|
|
频率(Hz)
|
50±0.2%（电池模式）
|
|
|
波形
|
正弦波，THD<3%(线性负载) THD<5%(非线性负载)
|
|
|
切换时间
|
≤0ms (旁路和逆变之间的转换是2ms)
|
|
|
过载能力
|
小于110%能长期带载，小于120%能带载30分钟，小于130%能带载15分钟，小于150%能带载30秒，大于150%能带载10秒
|
|
|
输出方式
|
接线排
|
|
|
峰值系数
|
3:1
|
|
|
其它特性
|
显示功能
|
LCD液晶显示输入电压、输出电压、负载大小、电池电压等
|
|
|
LED指示灯显示整机的工作状态
|
|
|
告警功能
|
过载、市电异常、电池欠压、电池过压、UPS故障
|
|
|
保护功能
|
电池欠压、过载、过温、短路、输出过压、输出欠压
|
|
|
通讯功能（选件）
|
通过RS232，支持电源监控软件，适合多种计算机操作平台，可选配SNMP网络适配器实现电源的网络管理
|
|
|
远程监控（选件）
|
独立的数字化远程监控器，通过RS485支持，距离可达1000米，实现安全、便捷的远程监控
|
|
|
故障干接点（选件）
|
接口可通过高达2A的电流，使用方便、安全
|
|
|
备用时间
|
可任意配置
|
|
|
电池效率
|
>88%
|
|
|
工作温度
|
-10~40℃
|
|
|
相对湿度
|
0~95%（无冷凝）
|
|
|
海拔高度
|
符合GB/T 7260.3-2003规定
|
|
|
噪声 (dB)
|
＜55 (YD/T1095-2008)
|
|
|
|
DC220V尺寸(mm) (宽X深X高)
|
800X600X2000
|
|
|
|
DC384V尺寸(mm) (宽X深X高)
|
|
|
|
DC220V 重量 (Kg)
|
/
|
/
|
/
|
/
|
|
/
|
/
|
|
|
|
DC384V 重量 (Kg)
|
/
|
/
|
/
|
/
|
|
/
|
/
|
|
|
